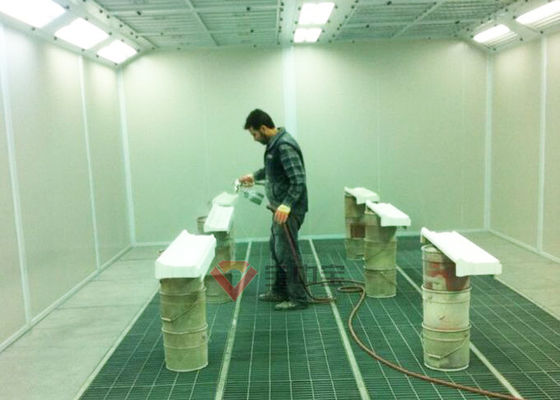

تشطيب الخشب كشك رش TUV Furniture لمصنع طلاء الخشب

البعد الداخلي

12000 × 4500 × 4000 مم (الطول × العرض × الارتفاع)

البعد الخارجي

12146 × 6096 × 4600 مم (الطول × العرض × الارتفاع)

أسلوب العودة الجوية

حرفة كاملة لأسفل.خندق ذو صفين على الأرض لعودة الهواء.حجم الخندق ذو الصف الواحد: 10000 × 840 مم (الطول × العرض).يتم تغطية الخنادق بشبكات فولاذية مجلفنة.

الباب الرئيسي

مجموعة واحدة ، باب واحد مفتوح ، ثلاث أوراق باب ، الأبعاد: 3300 × 3900 مم (عرض × ارتفاع) ، بإطارات من سبائك الألمنيوم ونوافذ زجاجية بسمك 5 مم.مفصلات ألمنيوم كبيرة.

باب شخصي

مجموعتان على الجانب ، بعد واحد: 700 × 2000 مم (عرض × ارتفاع) ، مع أقفال ضغط ونوافذ زجاجية مقواة.

ألواح حائط الجسم

ألواح الجدران للجسم عبارة عن ألواح EPS بسماكة 70 مم ذات وجه مزدوج مع جلد فولاذي ملون 0.426 مم.أسلوب اللسان والأخدود.

لوحة السقف

ألواح السقف مصنوعة من الألواح الفولاذية المجلفنة 0.8 مم.

أضواء

ضوء السقف: 16 مجموعة × 4 قطعة = 64 قطعة

الضوء الجانبي: 10 مجموعات × 2 قطعة = 20 قطعة

خزانات وحدة الطاقة

كابينة الرش الكاملة تستخدم مجموعتين من وحدات الطاقة.تحتوي كل وحدة طاقة على مجموعتين من مراوح سحب الهواء ومجموعة واحدة من مروحة العادم.

خزانات وحدة الطاقة مصنوعة من هياكل فولاذية مرشوش ، وأغطية فولاذية مجلفنة مزدوجة الطبقة وداخلها مملوءة بمواد حماية من الصوف الصخري.الختم الجيد والضوضاء المنخفضة.

مراوح سحب الهواء والعادم

يحتوي المجموع على 4 مجموعات من مراوح السحب ، نموذج واحد: مروحة طرد مركزي مزدوجة الفتحات الكبيرة YDW4.5L ، الطاقة: 4kw.السعة: 12500 م³/ ح.إجمالي سعة سحب الهواء: 50000 م³/ ح.

مجموع 2 مجموعات مراوح العادم.نموذج واحد: DKF ، الطاقة: 7.5kw ، السعة: 20000m³/ ح ، محرك الحزام.إجمالي سعة عادم الهواء: 40000 م³/ ح

مجاري العادم

مجاري الهواء مصنوعة من صفائح فولاذية مجلفنة بقطر 0.8 مم مع حواف معدنية.الكميات: 8M مجاري مستقيمة وكوعين 90 درجة.

نظام التدفئة

مجموع اعتماد مجموعتين أصلي من إيطاليا Riello G20 موقد الديزل ، إجمالي قدرة التسخين: 360000Kcal / hمع مجموعتين من المحرك الكهربائي الأصلي 20N سويسرا يمكن أن يحقق تلقائيًا من الرش إلى الخبز البديل.

2mm سميكة الفولاذ المقاوم للصدأ SUS304 صنع مبادل حراري ، زعانف تسخين طبقة مزدوجة ، لحام بقوس الأرجون ، فتحة تهوية مقاومة للانفجار.

المرشحات

هيكل ترشيح طبقة المعطي.مدخل مدخل الهواء له مرشح أساسي.يحتوي السقف على كتل تصفية عالية الكفاءة.الأرضية تحت الشبكات مزودة بمرشحات من الألياف الزجاجية.تحتوي خزانة العادم على طبقتين من فلاتر الألياف الزجاجية وطبقة واحدة من الكربون النشط لرائحة الطلاء.

تحكم كهربائي

اعتماد مربع التحكم في نمط أزرار التحكم ، المكونات الرئيسية هي ماركة Siemens أو Schneider.مع مفتاح الضوء ، مفتاح الرش العادي ، مفتاح الرش بدرجة حرارة ثابتة.مفتاح الخبز ، إيقاف الطوارئ ، إنذار الانهيار ، إضافة الوقت ، مفتاح ضبط الوقت ودرجة الحرارة وما إلى ذلك.

قوة الدعم

220V مرحلة واحدة للأضواء.ثلاث مراحل ، 380 فولت ، 50 هرتز

ماكس درجة حرارة العمل.

50

سرعة تدفق الهواء

≥0.25m / s (بدون تحميل)

إجمالي الطاقة

34.5 كيلو واط
